电压变送器

MIC-DV 系列直流电压变送器

1.产品介绍

MIC-DV 系列直流电压变送器是一种利用电磁感应（互感）原理将被测电压转换成与原边电压成比例输出的直流电压（或直流电流）信号的测量模块，原边和副边之间高度绝缘。本产品采用STM工艺和数字集成电路技术，产品整体集成度高、体积小，安装方便；误差精度高、线性好、无调校电位器，能够长期稳定工作且适应各种工作环境。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业中的电气设备的系统控制及检测。

2.技术特点

2.1 采用电压专用的高精度测量芯片，与目前业界主流产品（均为模电技术）相比具有以下优势:

2.1.1 采用24Bit高精度的Σ-△ADC技术，在1000:1动态范围内，电压有效值误差<0.1% ；

2.1.2 采用软件调校测量误差，无电位器，测量精度长期稳定、不偏差。（目前业内产品都是用电位器调校测量误差，其误差大、出厂一致性差、寿命短，特别在振动场合或高频电磁环境下，电位器容易发生偏移或失效，最终导致变送器失效）。

2.1.3 内置1.25V±1% 参考电压，温度系数典型值5ppm/℃，最大15ppm/℃ 。全温度范围内变送器仍具有超高精度。（目前业内产品基本上采用模电运放技术，其温度系数超100 ppm/℃，全温度范围内测量线性差，精度不高。）

 2.2 采用RENESAS的16位MCU电脑控制芯片，与目前业界主流产品（均无MCU）相比具有以下优势:

   2.2.1 把测量结果数字化，减少噪声干扰，产品抗干扰能力强。

   2.2.2 产品出厂参数采用软件配置，产品无短接点，无电位器。产品可靠、寿命长。

   2.2.3 具有与被测电压值成正比关系的脉冲指示灯输出功能，灯为红色，平时灭，测量有电压值时闪烁。方便现场安装调试。

   2.2.4 具有变送器工作状态指示灯，灯为绿色，无被测电压时，亮；有电压时，灭。

   2.2.5 具用RS485通讯接口（可选），可抄读被测电压值。

   2.2.6 具有电压超上限或下限报警输出功能（可选）。

 2.3 采用TI的电压环输出芯片，与目前业界主流产品（分立电路）相比具有以下优势:

   2.3.1 非线性误差：0.002%；

   2.3.2 低温度漂移：1µV/℃；

   2.3.3 精确度：0.015%；

   2.3.3 宽工作电压范围7-36V。

   2.4 采用SMT焊接工艺。

   2.5 全部采用工业级标准的知名品牌器件，产品按工业级标准设计。

  2.6 多重电路保护功能,确保变送器在各种环境可靠运行。

     2.6.1 工作电源接反保护；

        2.6.2 输出过流限制保护；

        2.6.3 RS485异常接入保护；

        2.6.4 电流/电压输出端口瞬态感应雷与浪涌电流TVS抑制保护；

        2.6.5 内置电压滤波电路，对输入电源纹波要求较低。

3.电参数

4.常规参数：

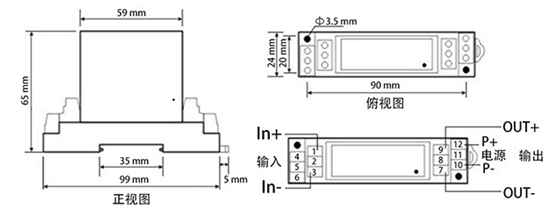

 5. 结构图

5.直流电压变送器选型：

如：MIC-DV-100V-4-1

表示直流电压变送器，量程100V,输出4-20mA,供电电源DC12-24V.
