1.产品介绍
MIC-AV 系列交流电压变送器是一种利用电磁感应(互感)原理将被测电压转换成与原边电压成比例输出的直流电压(或直流电流)信号的测量模块,原边和副边之间高度绝缘。本产品采用STM工艺和数字集成电路技术,产品整体集成度高、体积小,安装方便;误差精度高、线性好、无调校电位器,能够长期稳定工作且适应各种工作环境。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业中的电气设备的系统控制及检测。
2.技术特点
2.1 采用电压专用的高精度测量芯片,与目前业界主流产品(均为模电技术)相比具有以下优势:
2.1.1 采用24Bit高精度的Σ-△ADC技术,在1000:1动态范围内,电压有效值误差<0.1% ;
2.1.2 采用软件调校测量误差,无电位器,测量精度长期稳定、不偏差。(目前业内产品都是用电位器调校测量误差,其误差大、出厂一致性差、寿命短,特别在振动场合或高频电磁环境下,电位器容易发生偏移或失效,最终导致变送器失效)。
2.1.3 内置1.25V±1% 参考电压,温度系数典型值5ppm/℃,最大15ppm/℃ 。全温度范围内变送器仍具有超高精度。(目前业内产品基本上采用模电运放技术,其温度系数超100 ppm/℃,全温度范围内测量线性差,精度不高。)
2.2 采用RENESAS的16位MCU电脑控制芯片,与目前业界主流产品(均无MCU)相比具有以下优势:
2.2.1 把测量结果数字化,减少噪声干扰,产品抗干扰能力强。
2.2.2 产品出厂参数采用软件配置,产品无短接点,无电位器。产品可靠、寿命长。
2.2.3 具有与被测电压值成正比关系的脉冲指示灯输出功能,灯为红色,平时灭,测量有电压值时闪烁。方便现场安装调试。
2.2.4 具有变送器工作状态指示灯,灯为绿色,无被测电压时,亮;有电压时,灭。
2.2.5 具用RS485通讯接口(可选),可抄读被测电压值。
2.2.6 具有电压超上限或下限报警输出功能(可选)。
2.3 采用TI的电压环输出芯片,与目前业界主流产品(分立电路)相比具有以下优势:
2.3.1 非线性误差:0.002%;
2.3.2 低温度漂移:1µV/℃;
2.3.3 精确度:0.015%;
2.3.3 宽工作电压范围7-36V。
2.4 采用SMT焊接工艺。
2.5 全部采用工业级标准的知名品牌器件,产品按工业级标准设计。
2.6 多重电路保护功能,确保变送器在各种环境可靠运行。
2.6.1 工作电源接反保护;
2.6.2 输出过流限制保护;
2.6.3 RS485异常接入保护;
2.6.4 电流/电压输出端口瞬态感应雷与浪涌电流TVS抑制保护;
2.6.5 内置电压滤波电路,对输入电源纹波要求较低。
3.电参数
Un | 额定电压值(Urms) | 10 20 50 100 220 380 450 500 |
Umax | 最大电压值(Arms) | 120% * Un |
Uoc | 过压能力 | 200% * Un |
Vsn(对应于电压输出型) | 输出电压(Vdc) | DC0-5V, DC0-10V etc |
Isn(对应于电流输出型) | 输出电流(mAdc) | DC4-20mA,DC0-20mA etc |
X | 精度(Ta =+25℃) | 0.5% |
EL | 线性度误差 | 0.2% |
Vc | 电源电压 | DC8-30V |
Tr | 反应时间 | ≤ 50uS |
f | 频率范围 | 40-200HZ |
Ic | 耗电 | ≤ 0.8W |
RL | 负载电阻 | ≥ 5kΩ(电压输出型) |
≤ 500Ω(电流输出型) | ||
Ioutmax | 最大输出电流 | Typ ≤25 mA |
Vd | 工频耐压(50HZ,1min) | 4KV |
Ri | 绝缘电阻 | 大于20MΩ@DC500V |
imp/mAh | 电压脉冲常数输出 | 20imp/Vh(独有创新功能) |
4.常规参数:
Ta | 工作温度 | -40 - +80 ℃(优于其它厂家的-10 - +70 ℃) |
Ts | 贮存温度 | -55 - +85 ℃ |
W | 重量 | 约250g |
St | 执行标准 | GB/T13850-1998/IEC688:1992 |
Hw | 工作湿度 | 20-90% 无凝露 |

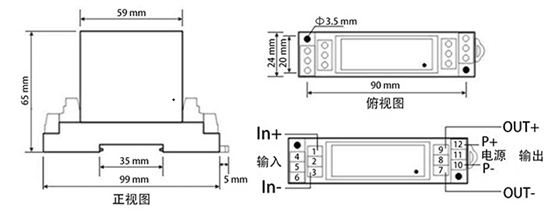

5. 结构图
6.交流电压变送器选型:
MIC-AV | -o | -o | -o |
直流电压 | 量程: 1V 2V 5V 10V 50V 100V
...... | 输出: 4:4-20mA 10:0-10V 5:1-5V 6:特殊信号 | 电源: 1:DC12-24V 2:AC220V 3:其它电源 |
如:MIC-AV-100V-4-1
表示交流电压变送器,量程100V,输出4-20mA,供电电源DC12-24V.
