一)概述:

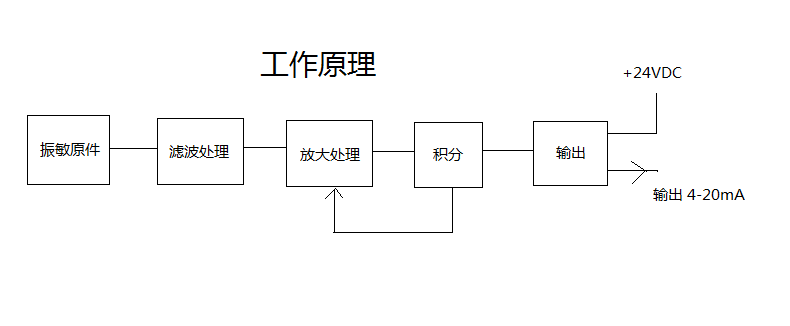

小型温振一体化变送器为我公司自主研发的微型变送器,主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上,增加了内置精密积分电路,实现速度量的输出,具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护,稳定性好,抗干扰能力强等优良特性。
二)主要技术参数:
测量范围:振动速度 0-200mm/s
振动加速度 0-50g
振动位移 0-8000um
1. 输出方式:4-20mA两线制(详见引线端标识),RS485通讯
2. 响应频率:2Hz-2000HZ(加速度量)
5Hz-2000HZ(速度量)
10Hz-2000HZ(振动位移量)
3. 速度方向:从底部到传感器(正向)
4. 环境温度:-40℃~+85℃
5. 精确度:±5%
6. 供电电压:+24VDC
7. 可承受最大冲击力:2000g
8. 压电材料:PZT-5
9. 防护等级:Ip67
10. 重 量: 约110g
11. 外壳材料:航空铝 或 不锈钢
12. 防爆等级:EX ia IIB T5 Ga

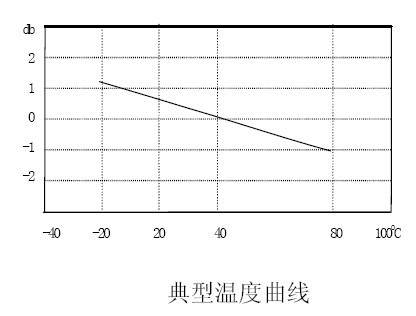

三)温度曲线参数
四)频响曲线参数

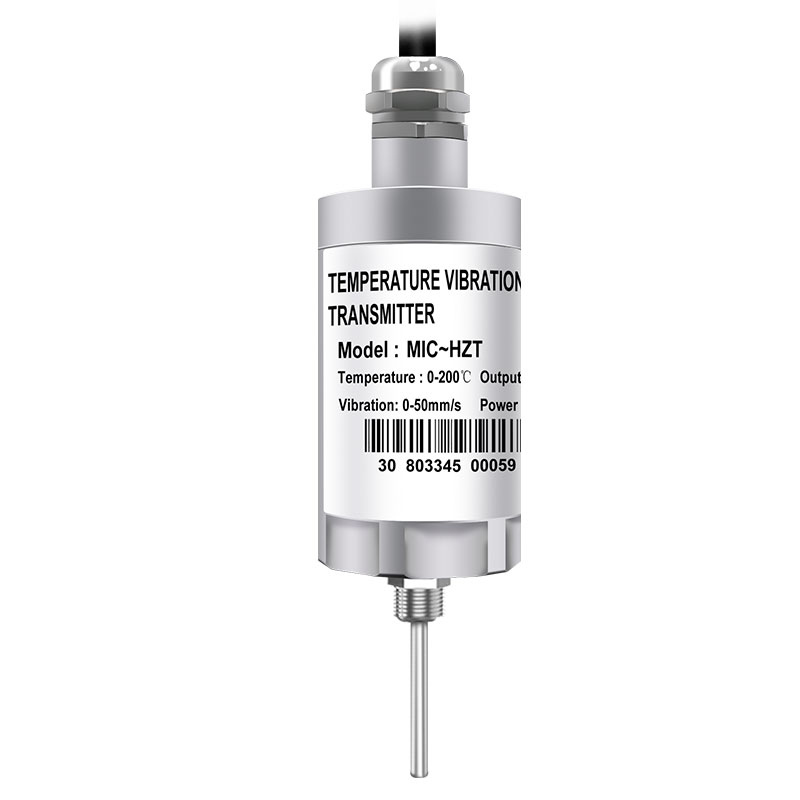

五)外形图

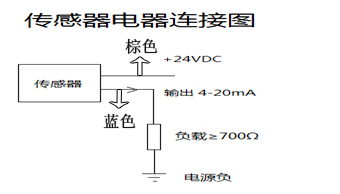

备注:本产品内部已经做了防倒插功能,所以引线没有正负之分,单轴:+24V随意接一根线,4-20mA接另外一根线即可。
七)选型表
MIC-HZD压电式一体化振动变送器选型
MIC-HZD-□-C□□-D□□-E□□-F□□
HZD测量类型 | C量程 | D 安装螺纹 | E 电缆长度 | F 输出方式 |
B(不防爆型) F(防爆型) | V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........ | 11: M8*1.25 12: M10*1.0 13: M5*0.8 14: 1/4~28 15: 磁吸座 16:特殊定做 | 01: 1m 02: 2m 03: 3m ............. | 4:4-20mA(默认) S:RS485 |
实例:MIC-HZD-B -C(V02)-D (12)-E(02)-F(4)
表示:测量类型---不防爆速度量,量程---0 -20mm/s,安装方式----M10 × 1.0,电缆长度2米,4-20mA。
八).安 装
8.1 安装位置:安装于被测振动点上,将变送器底部固定在被测壳体上,然后将变送器拧在上面拧紧即可。
8.2 接线方式
A:RS485通讯接线说明:红色导线接DC24V电源正端,蓝色导线接DC24V电源负端,同时黑线和绿线也是4~20mA输出引线。连接导线要求有良好的绝缘性能,采用四芯屏蔽电缆。RS485通讯输出接线方式:
四线制接线: 红线----24V正;蓝线----24V负
485输出【黑线---A;绿线---B】
出厂默认:设备地址【1】:波特率是9600
B:三轴4-20mA输出
红色导线接DC24V电源正端,蓝色导线接X轴4~20mA输出,绿色导线接Y轴4~20mA输出,黑色导线接Z轴4~20mA输出,连接导线要求有良好的绝缘性能,采用四芯屏蔽电缆。
