一）概述：
MIC-ZD-F防爆振动变送器为我公司自主研发的微型变送器，主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上，增加了内置精密积分电路，实现速度量的输出，具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护，稳定性好，抗干扰能力强等优良特性。
二）主要技术参数：
测量范围：振动速度 0-200mm/s
振动加速度 0-50g
振动位移 0-8000um
1. 输出方式：4-20mA两线制（接线无需正、负区别），RS485通讯
2. 响应频率：2Hz-2000HZ（加速度量）
5Hz-2000HZ（速度量）
10Hz-2000HZ(振动位移量）
3. 速度方向：从底部到传感器（正向）
4. 环境温度：-40℃~+85℃
5. 精确度：±5%
6. 供电电压：+24VDC
7. 可承受最大冲击力：2000g
8. 压电材料：PZT-5
9. 防护等级：Ip67
10. 重 量: 约110g
11. 外壳材料：航空铝 或 不锈钢
12. 防爆等级：EX ia IIB T5 Ga
三）温度曲线参数
四）频响曲线参数

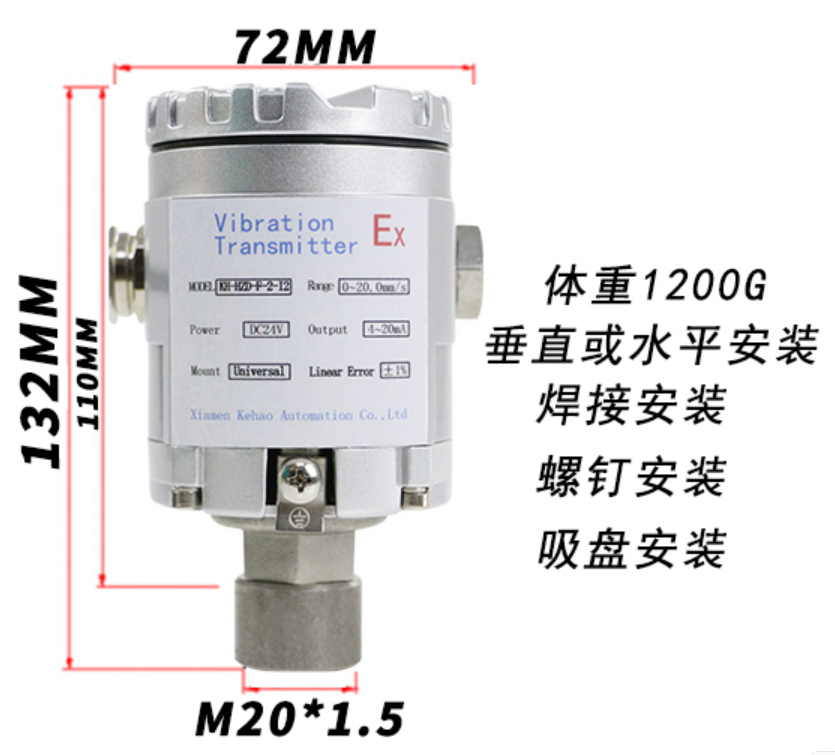

五）外形尺寸参数
六）原理及接线图
备注：本产品内部已经做了防倒插功能，所以4-20mA二线制输出时，引线无需正负之分，既：+24V随意接一根线，4-20mA接另外一根线即可。
七）选型表
MIC-ZD压电式一体化振动变送器选型
MIC-ZD-□-C□□-D□□-E□□-F□□
ZD测量类型 |
C量程 |
D 安装螺纹 |
E 电缆长度 |
F 输出方式 |
B（不防爆型）
F（防爆型）
| V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........
| 11: M8*1.25 12: M10*1.25 13: M5*0.8 14: 1/4~28 15: 磁吸座 16: 特殊定做 | 01: 1m 02: 2m 03: 3m .............
| 4：4-20mA(默认) S：RS485 |
实例：MIC-ZD-F -C（V02）-D （12）-E（02）-F(4)
表示：测量类型---防爆速度量，量程---0 -20mm/s，安装方式----M10 × 1.0，电缆长度2米，4-20mA。
