产品概述
※ 电流型管道式温湿度变送器采用最新集成式温湿度测量技术,通过高性能单片机的信号处理,整机性能优越,长期稳定性出色。
※ 该系列变送器采用专业的管道式安装方式,使用方便,输出标准电流信号,适用于大多数工控设备。
※ 该系列产品为一体化温湿度变送器,广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工行业等。
产品参数
※ 输出信号(4-20mA/RS485可选)
温度:4~20mA,湿度:4~20mA(负载≤500 ohm)或者RS485通讯
※ 工作电压:DC15~36V 或者 AC24V(±20%)
功耗:≤1 VA(典型值)
※ 允许最大气流速度:16 m/s
※ 温度
变送量程:0~50℃(出厂默认)
0~50℃/ -20~80℃/ -40~60℃/客户定制(拨码选择)
准确度:±0.3℃(全量程均值)
长期稳定性:< 0.04℃/年
※ 相对湿度
量程:0~100%RH
准确度:±3%RH (典型值,25℃温度条件)
长期稳定性:< 0.5 %RH /年
工作和存储环境
工作环境湿度:0~99%RH (无冷凝)
※ 存储温度:-40~80℃
存储湿度:20~60%RH
※ 电气连接:1×2.5 mm²或者 2×1.5 mm²(端子容量)
M12×1.5mm(防水接头)
※ 标准:符合 , EMC 指示89/336/EEC
注:温度超过90度,可能会导致传感器外形不可恢复形变。
以上各项参数如没特殊说明,均在25℃条件下测量。
外形尺寸

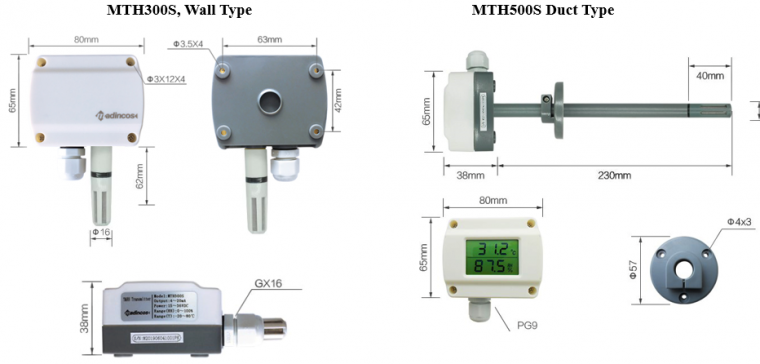

该变送器主机包含变送盒、探头、连接杆和安装法兰四个部分,具体工程尺寸如下图所示:
整体尺寸(mm)
