一)概述:

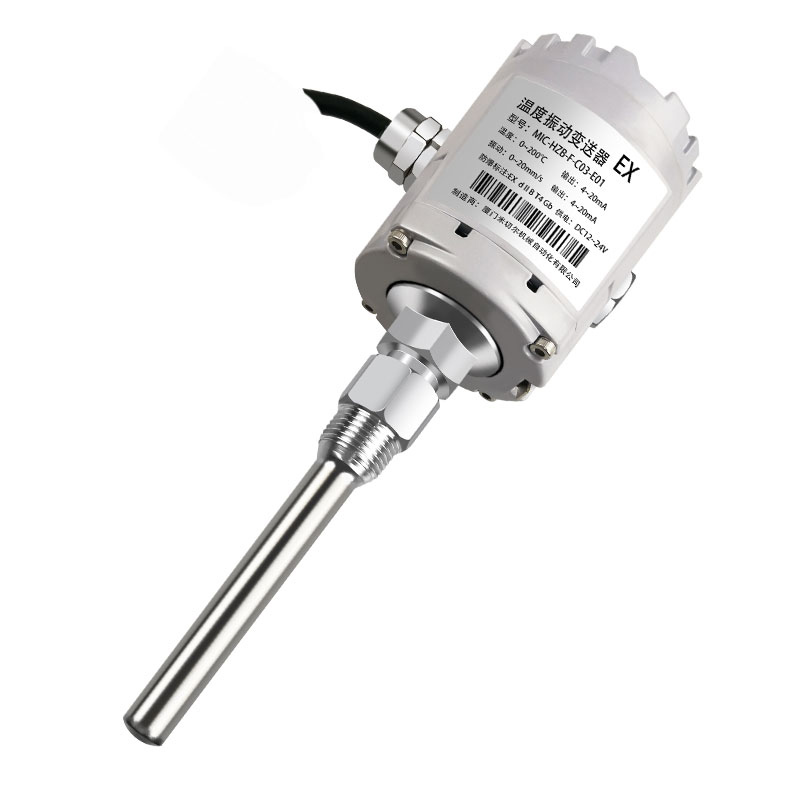

MIC-ZD一体温度振动变送器为我公司自主研发的微型变送器,主要由压电敏感元件及测量、转换、积分、放大、变送等主要电路组成。它在原压电式加速度传感器的基础上,增加了内置精密积分电路,实现速度量的输出,具有动态特性优良、频响宽、使用寿命长、外观小而精致的特点。本产品具有接线容错保护,稳定性好,抗干扰能力强等优良特性。温度采用A级PT100芯片,高精度。
二)主要技术参数:
测量范围:温度0-200度
振动速度 0-100mm/s
振动加速度 0-18g
振动位移 0-2000um
1. 输出方式:二路4-20mA四线制(详见引线端标识)
2. 响应频率:2Hz-2000HZ(加速度量)
5Hz-2000HZ(速度量)
10Hz-2000HZ(振动位移量)
3. 速度方向:从底部到传感器(正向)
4. 环境温度:-40℃~+85℃
5. 精确度:±5%
6. 供电电压:+24VDC
7. 可承受最大冲击力:2000g
8. 压电材料:PZT-5
9. 防护等级:Ip65
10. 重 量: 约110g
11. 外壳材料:航空铝 或 不锈钢
12. 防爆等级:EX ia IIB T4 Ga
备注:本产品为4线制二路4-20mA,请认真查看出厂标签
三)选型表
MIC-ZD压电式一体化温度振动变送器选型
MIC-ZD-□-C□□-D□□-E□□-F□□-T
ZD测量类型 | C量程 | D 安装螺纹 | E 电缆长度 | F 输出方式 | T温度 |
B(不防爆型)
F(防爆型)
| V: 01: 0~10mm/s 02: 0~20mm/s 03: 0~30mm/s ......... D: 01: 0~100um 02: 0~200um 03: 0~300um ........
| 11: M8*1.25 12: M10*1.0 13: M5*0.8 14: 1/4~28 15: 磁吸座 16:特殊定做 | 01: 1m 02: 2m 03: 3m .............
| 4:4-20mA(默认) S:RS485 | 0-200度 4-20mA |
实例:MIC-ZD-B -C(V02)-D (11)-E(01)-F(4)-T
表示:测量类型---不防爆速度量,量程---0 -20mm/s,安装方式----M8 × 1.25,电缆长度1米,4-20mA,温度0-200度,对应输出4-20mA。
八).安 装
8.1 安装位置:安装于被测振动点上,将变送器底部固定在被测壳体上,然后将变送器拧在上面拧紧即可。
8.2 接线说明:
四线制接线: 红线----振动DC24V正;绿线----振动4-20mA
黄线----温度DC24V正;黑线----温度4-20mA
